موج دلتا در ECG یکی از مهمترین نشانههای پیشتحریکی بطنی (Ventricular pre-excitation) است. این موج به صورت بالا رفتن کند و محوشده در ابتدای کمپلکس QRS دیده میشود و معمولاً همراه با کوتاه شدن فاصله PR و پهن شدن QRS است. شناسایی این الگو اهمیت بالینی دارد، زیرا میتواند وجود یک مسیر هدایتی فرعی میان دهلیز و بطن را نشان دهد و زمینه را برای تاکیآریتمیهای بازگشتی فراهم کند.
با این حال، دیدن موج دلتا به تنهایی به معنای تشخیص قطعی سندرم ولف پارکینسون وایت (Wolff–Parkinson–White syndrome یا WPW) نیست. در فردی که فقط الگوی پیشتحریکی روی ECG دارد اما سابقه تاکیآریتمی علامتدار ندارد، اصطلاح «الگوی WPW» یا ventricular pre-excitation دقیقتر است. عنوان «سندرم WPW» زمانی به کار میرود که الگوی پیشتحریکی با تاکیآریتمی بالینی همراه باشد.
موج دلتا چگونه ایجاد میشود؟
در قلب طبیعی، تکانه الکتریکی از دهلیزها به گره AV میرسد، برای مدت کوتاهی در آنجا کند میشود و سپس از طریق سیستم هیس پورکینژ بطنها را با سرعت بالا فعال میکند. در حضور یک مسیر فرعی مادرزادی، مانند باند کنت (Bundle of Kent)، بخشی از تکانه میتواند گره AV را دور بزند و زودتر وارد میوکارد بطنی شود.
هدایت در عضله بطن نسبت به شبکه پورکینژ آهستهتر است. بنابراین فعال شدن اولیه بطن به شکل یک شیب کند در ابتدای QRS ثبت میشود که همان موج دلتاست. لحظاتی بعد، تکانهای که از مسیر طبیعی AV و هیس پورکینژ عبور کرده است به بطن میرسد و بخش اصلی دپولاریزاسیون را انجام میدهد. در نتیجه QRS یک کمپلکس جوشخورده یا fusion beat است که از ترکیب هدایت مسیر فرعی و مسیر طبیعی ساخته میشود.
معیارهای ECG در پیشتحریکی بطنی
الگوی کلاسیک پیشتحریکی معمولاً سه جزء دارد:
- فاصله PR کوتاهتر از ۱۲۰ میلیثانیه: تکانه از مسیر فرعی عبور میکند و بخشی از تأخیر طبیعی گره AV حذف میشود.
- موج دلتا: بالا رفتن یا پایین رفتن محوشده در ابتدای QRS که فعال شدن زودرس میوکارد بطن را نشان میدهد.
- پهن شدن QRS: در منابع مختلف آستانههای بیش از ۱۰۰ یا ۱۱۰ میلیثانیه ذکر شده است؛ شدت پهن شدن به میزان پیشتحریکی بستگی دارد.
ممکن است تغییرات ثانویه و دیسکوردانت ST و موج T نیز دیده شود. هرچه سهم هدایت از مسیر فرعی بیشتر باشد، موج دلتا واضحتر و QRS پهنتر خواهد بود. در مقابل، اگر هدایت عمدتاً از گره AV انجام شود، پیشتحریکی میتواند ظریف یا متناوب باشد و تنها در بعضی ضربانها دیده شود.
موج دلتا مثبت و منفی
جهت موج دلتا به محل مسیر فرعی و جهت انتشار اولیه جریان الکتریکی بستگی دارد. موج دلتا در برخی لیدها مثبت و در لیدهای مقابل منفی است. برای مثال، دلتا میتواند در aVR منفی باشد و این تغییر صرفاً تصویر متقابل موج مثبت در لیدهایی مانند II، aVL، V5 و V6 باشد.
موج دلتا منفی ممکن است شبیه موج Q پاتولوژیک دیده شود و یک الگوی شبه انفارکتوس ایجاد کند. از سوی دیگر، موج R برجسته در لیدهای قدامی ممکن است انفارکتوس خلفی یا هیپرتروفی بطنی را تقلید کند. بررسی همزمان فاصله PR، شروع محوشده QRS و توزیع تغییرات در همه لیدها از تفسیر اشتباه جلوگیری میکند.
الگوی WPW با سندرم WPW چه تفاوتی دارد؟
وجود PR کوتاه، موج دلتا و QRS پهن در ریتم سینوسی نشاندهنده پیشتحریکی است. اگر بیمار هیچ سابقه تپش قلب ناگهانی، سنکوپ یا تاکیآریتمی ثبتشده نداشته باشد، بهتر است آن را «الگوی WPW» بنامیم. سندرم WPW زمانی مطرح است که مسیر فرعی در ایجاد آریتمی بالینی نقش داشته باشد.
شایعترین آریتمی وابسته، تاکیکاردی بازگشتی دهلیزی بطنی (AVRT) است. در AVRT ارتودرومیک، تکانه از گره AV به سمت بطن میرود و از مسیر فرعی به دهلیز بازمیگردد؛ بنابراین QRS اغلب باریک است و موج دلتا هنگام تاکیکاردی دیده نمیشود. در AVRT آنتیدرومیک، هدایت رو به جلو از مسیر فرعی انجام میشود و تاکیکاردی با QRS پهن ایجاد میگردد.
فیبریلاسیون دهلیزی در بیمار دارای پیشتحریکی
فیبریلاسیون دهلیزی همراه با پیشتحریکی میتواند یک ریتم بسیار سریع، نامنظم و با کمپلکس پهن ایجاد کند. مسیر فرعی برخلاف گره AV ممکن است تکانههای دهلیزی را بدون فیلتر کافی به بطن منتقل کند و خطر دژنراسیون به فیبریلاسیون بطنی افزایش یابد. این وضعیت نیازمند تشخیص سریع و پیروی از پروتکلهای اورژانسی محلی است.
داروهای مسدودکننده گره AV میتوانند در AF پیشتحریکشده خطرناک باشند، زیرا با مهار مسیر طبیعی ممکن است هدایت از مسیر فرعی غالب شود. انتخاب درمان به وضعیت همودینامیک، ریتم دقیق، دسترسی به متخصص و دستورالعمل محلی وابسته است. در بیمار ناپایدار، کاردیوورژن الکتریکی سنکرون باید طبق پروتکل مربوط در نظر گرفته شود.
رویکرد عملی برای تشخیص موج دلتا
- ابتدا کیفیت ثبت و سرعت و کالیبراسیون ECG را بررسی کنید.
- شروع موج P تا شروع QRS را اندازه بگیرید و PR کمتر از ۱۲۰ میلیثانیه را جستوجو کنید.
- ابتدای QRS را در چند لید با دقت بررسی کنید؛ موج دلتا ممکن است در یک لید واضح و در لید دیگر ظریف باشد.
- پهنای QRS و تغییرات ثانویه ST و T را ارزیابی کنید.
- ECG را با علائم بیمار، سابقه تپش ناگهانی، سنکوپ و ECGهای قبلی تطبیق دهید.
- در تاکیکاردی نامنظم با QRS پهن، احتمال AF پیشتحریکشده را جدی بگیرید و از تفسیر شتابزده به عنوان AF با بلوک شاخهای پرهیز کنید.
تشخیصهای افتراقی و خطاهای رایج
هر PR کوتاه به معنی WPW نیست و هر QRS پهن نیز موج دلتا ندارد. ریتم جانکشنال، برخی ریتمهای دهلیزی اکتوپیک، خطای اندازهگیری، pacing بطنی و بلوک شاخهای میتوانند بخشهایی از این ظاهر را تقلید کنند. برخی مسیرهای فرعی فقط هدایت رتروگراد دارند و در ریتم سینوسی موج دلتا ایجاد نمیکنند؛ به این مسیرها concealed accessory pathways گفته میشود.
پیشتحریکی ممکن است متناوب باشد یا با افزایش تون گره AV، تغییر ضربان، داروها و شرایط فیزیولوژیک شدت متفاوتی پیدا کند. بنابراین یک ECG طبیعی وجود مسیر فرعی پنهان را به طور کامل رد نمیکند. در بیمار علامتدار، ارزیابی تخصصی و گاهی بررسی الکتروفیزیولوژیک برای تعیین خطر و تصمیم درباره ابلیشن لازم است.
ارتباط با سایر مباحث ECG
برای درک بهتر این الگو، ابتدا اندازهگیری و تفسیر فاصله PR را مرور کنید. سپس ارزیابی کمپلکس QRS در ECG کمک میکند پهن شدن و مورفولوژی غیرطبیعی را دقیقتر تشخیص دهید. در مواردی که دلتا منفی شبیه Q پاتولوژیک است، مرور موج Q در ECG نیز برای افتراق الگوی شبه انفارکتوس مفید است.
جمعبندی
موج دلتا حاصل فعال شدن زودرس بخشی از بطن از طریق مسیر فرعی است و معمولاً با PR کوتاه و QRS پهن همراه میشود. تفسیر باید بر پایه مجموعه یافتهها و زمینه بالینی باشد. تمایز میان الگوی بدون علامت WPW و سندرم WPW، شناخت آریتمیهای مرتبط و توجه ویژه به AF پیشتحریکشده از نکات کلیدی برای استفاده بالینی ایمن است.
تذکر آموزشی
این مطلب برای آموزش ECG تهیه شده است و جایگزین ارزیابی بیمار، قضاوت حرفهای، مشاوره تخصصی یا دستورالعملهای محلی نیست. تصمیمهای درمانی، بهویژه در تاکیآریتمی و بیمار ناپایدار، باید براساس وضعیت بالینی و پروتکل معتبر محل خدمت انجام شود.
منبع و نحوه استفاده
مقاله اصلی: Delta Wave
نویسندگان: Mike Cadogan و Robert Buttner، LITFL ECG Library
پیوند مستقیم: https://litfl.com/delta-wave-ecg-library/
مجوز: Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International

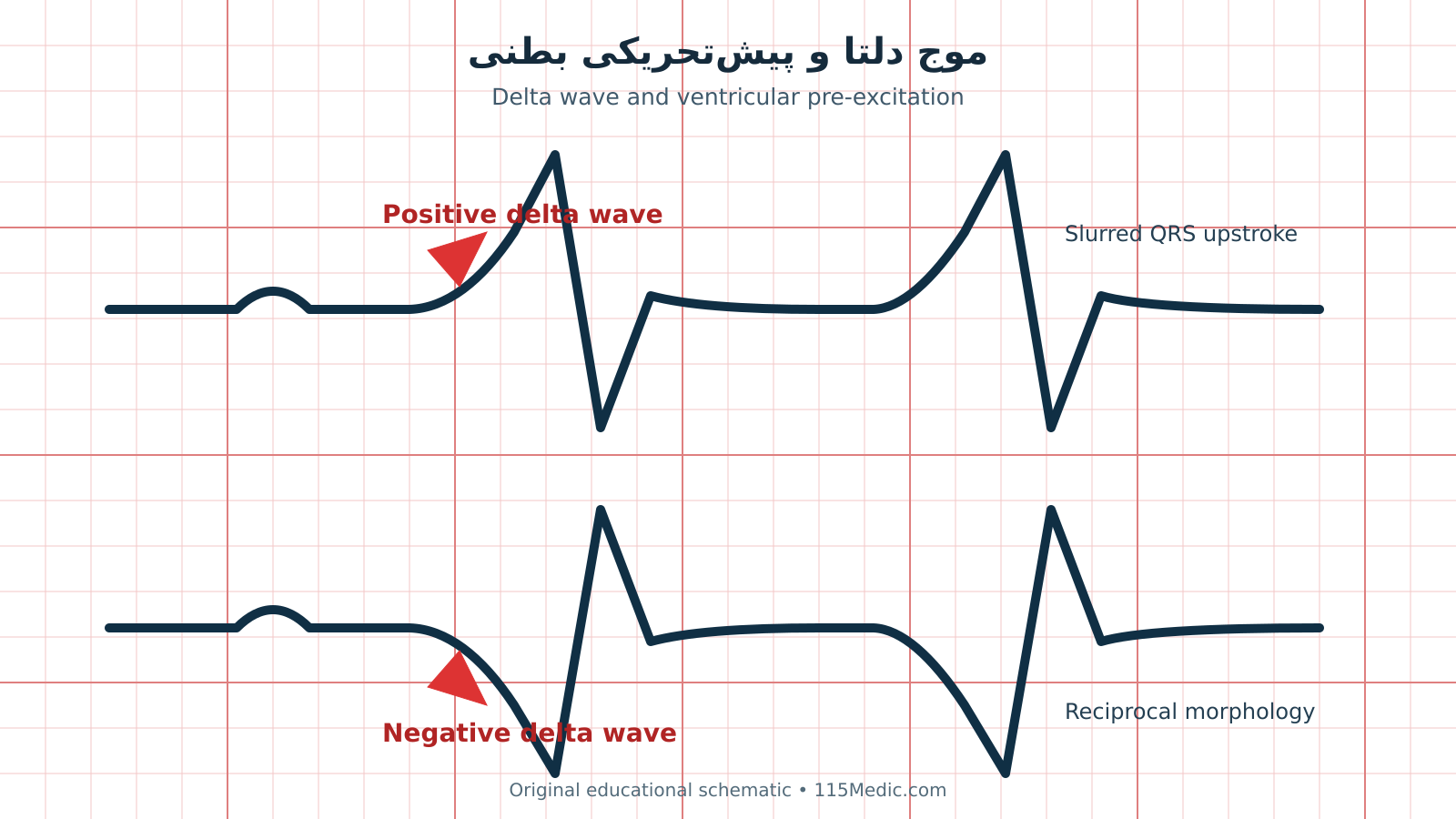

نحوه استفاده: ترجمه و بازآفرینی آموزشی فارسی با حفظ منطق اصلی و افزودن توضیحات بالینی درباره تفاوت الگو و سندرم WPW، آریتمیهای مرتبط و نکات ایمنی. تصویر این نسخه یک شماتیک آموزشی اصلی از 115Medic است و جایگزین تصاویر منبع شده است.
